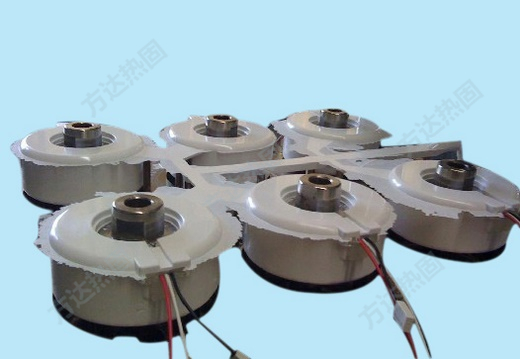

塑封電機由塑封定子、軸、轉子、軸承、端蓋及熱保護器、引出線、插座等組成。塑封電機的定子鐵芯系兩個半圓鐵芯拼合成一個整圓而制成。半圓型鐵芯則是用優質冷軋硅鋼片在高速沖床上用硬質合金級進模沖制成型,再經FASTEC或VICS自扣鐵芯沖制迭壓成半圓型鐵芯的。半圓型鐵芯制成后用兩個半圓形的絕緣護套分別從半圓型鐵芯兩端套上,然后再繞線,拼合,即可塑封。塑封時先把嵌好線圈的定子鐵芯和引出線等裝入注塑的金屬模中,然后注塑成型。

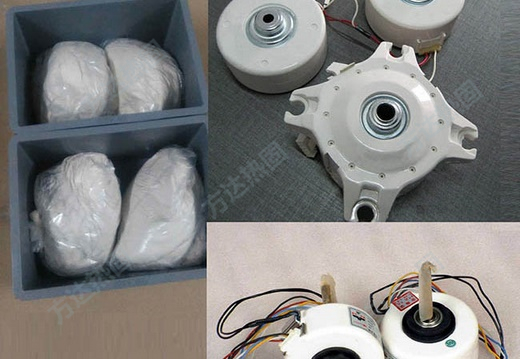

塑封電機使用BMC(DMC)材料,要求性能優良,成型工藝性好,固化速度快且脫模容易。熱固性塑料在熱態下固化,在高溫下使用不變形不損壞,主要有不飽和聚脂樹脂型和環氧樹脂型。在使用時還要加入穩定劑、潤滑劑、脫膜劑、染色劑、固化和固化促進劑、抗老化劑、抗靜電劑、抗火焰劑等。

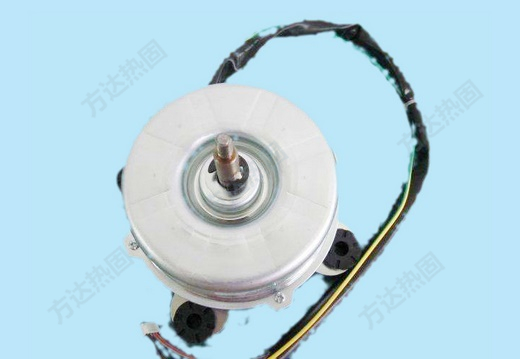

塑封電機與普通電機相比有如下優點:①外形美觀,體積小,重量輕,機身長度和重量比金屬外殼電機均減小25%左右。且裝配方便,適用大批量自動化生產。②噪聲低。由于采用對稱同心囊封定子鐵芯和塑型結構,從而提高了定子的剛度,降低了噪聲;在工頻電源下塑封電機比剛殼電機的聲壓強度降低7分貝;在變頻電源下則降低了9分貝等。③振動小。因?yàn)殡姍C(jī)定子已成為一個整體,轉子的不平衡量小抑制了振動的產生。④電機的絕緣性能好。如日本三菱公司的塑封電機的注塑定子與浸漆定子浸水試驗后,前者的絕緣性能一直保持在10~10Ω,而后者卻立即降***10Ω以下,兩者的電暈放電特性比較,注塑絕緣后的電暈開始電壓(CSV)是浸漆絕緣前的1.3倍,而浸漆絕緣后是浸漆絕緣前的1.1倍。此外塑封電機還具有耐腐蝕、耐潮濕、耐高溫等特點;電機比普通電機可節電10%左右。塑封電機一系列的優點使其在家用電器中獲得了廣泛應用。
